关于数据驱动生产Echarts的搭建记录
2024年12月23日大约 3 分钟
关于数据驱动生产Echarts的搭建记录
环境:
node v16.19.1
vue v3.3.11
echarts v5.4.3
1.整体思路

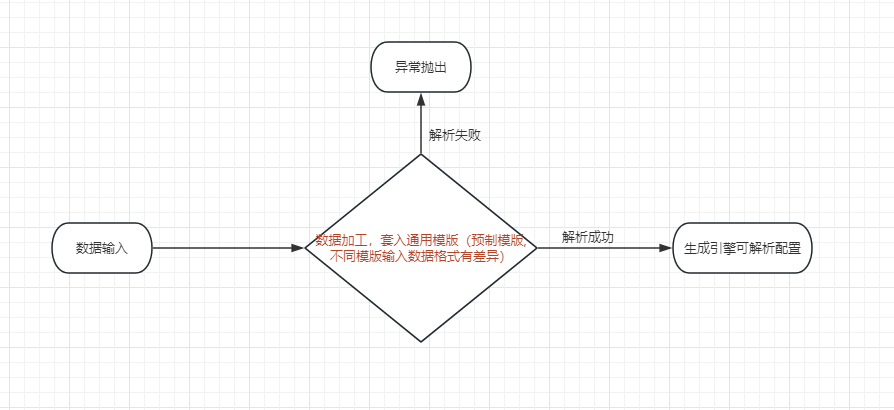

整体思路是将“数据输入”作为唯一主入口，通过预制模板完成配置映射与格式归一。
该方案在工程落地中存在以下约束：
- 在Echarts中的通用配置项可以使用相同的方法处理数据。但是在series中不同的数据呈现方式配置存在差异性。是否为每组数据格式封装不同的解析方法？采用这种方式对于扩展不友好，每一组模版都需要封装对应的方法，若模版的量级上升，时间成本会直线上升。
- 尝试用单一通用解析器处理所有数据格式，工程实现复杂度会快速上升，且异常输入下的解析失败概率更高。

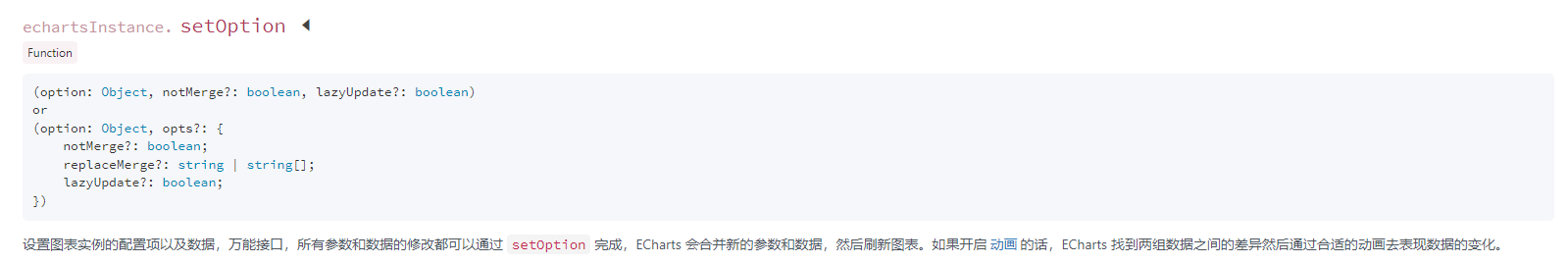

- 解析出配置以后如何修改，并进一步生成配置面板。该环节需要实现配置反向解析：通过 echartsInstance. getOption 获取当前配置，再通过 setOption 更新目标选项。
官方文档给出如下说明：

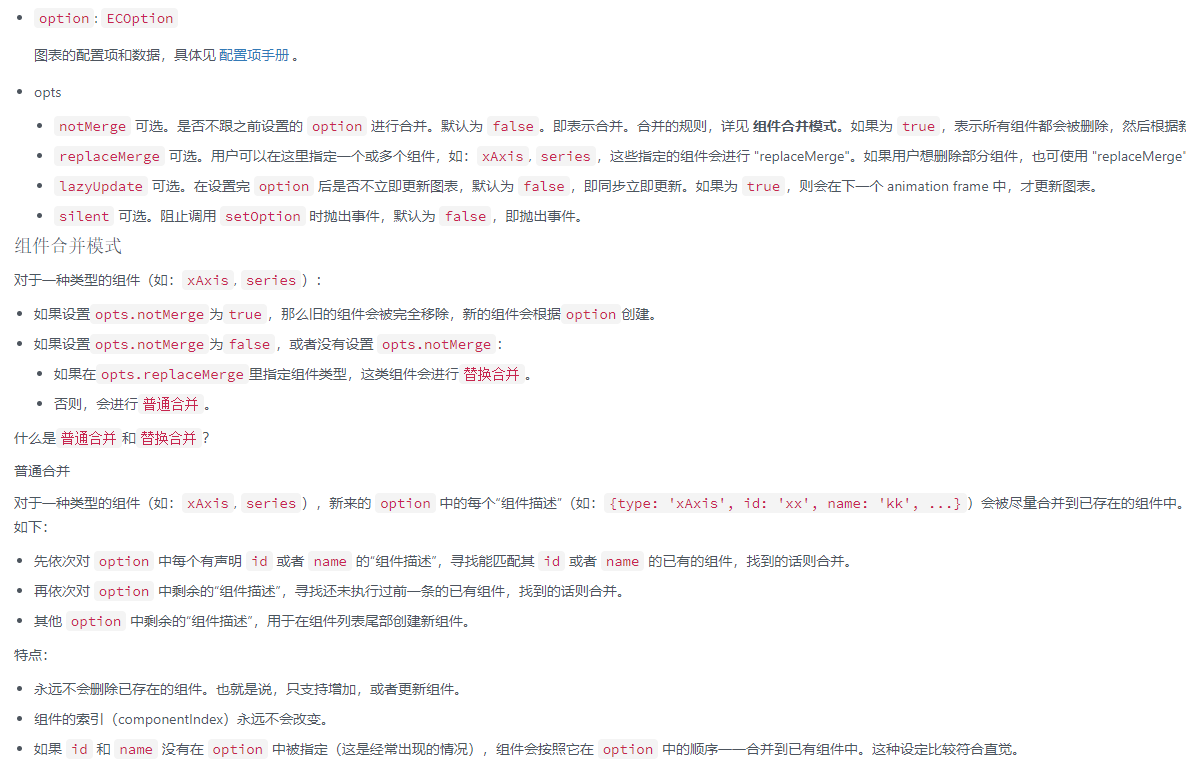

setOption 默认会合并新参数与旧数据。当前场景中，参数应合并，数据应按需覆盖更新；若策略不清晰，容易出现数据错位或状态紊乱。
2.Echarts中的通用配置项
- 标题：title
- 提示：tooltip（用于配置鼠标滑过或者点击图表时的显示框）
- 工具按钮：toolbox
- 图例：legend
以上的配置为通用配置项（和series同级别），提取出通用配置。
以下可以通过预设调整生成图表的设置。

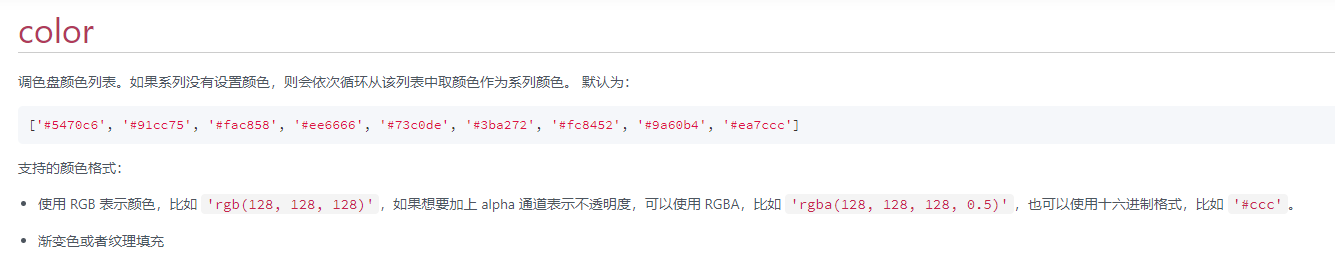

color

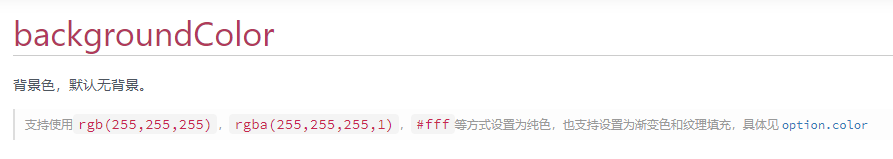

background

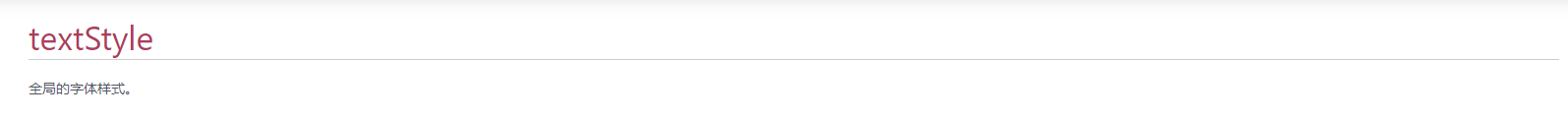

textStyle
3.数据的输入格式

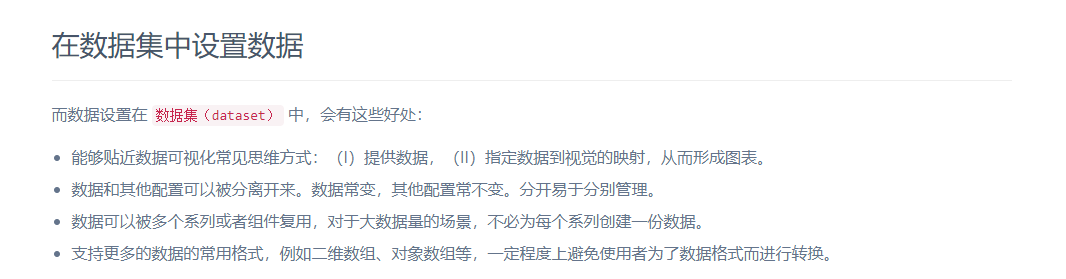

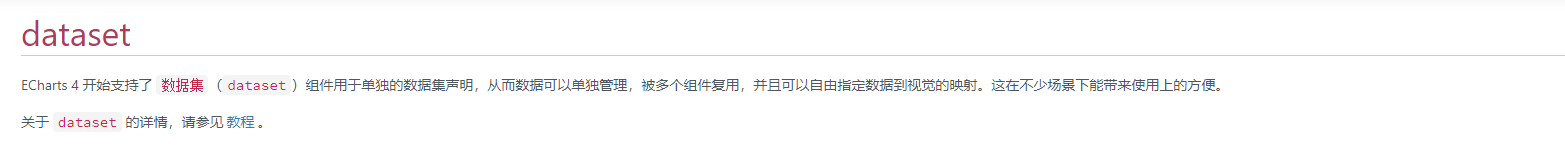

根据官方文档 Echarts4版本开始支持dataset(数据集)，给出的定义是数据到视觉的映射，这里指出的就是数据的变更，配置的相同，可以只关心数据的改变
背景
「关于数据驱动生产Echarts的搭建记录」的核心挑战不在“能画图”，而在“复杂数据与高频交互下是否仍然可维护、可扩展”。
核心原理
可视化实现应拆分为数据语义层、视觉编码层、交互行为层与生命周期层。
当任何一层缺少约束时，线上通常表现为性能抖动、交互错位或状态不同步。
实现方式 / 示例
建议采用“数据契约 + 配置模板 + 渲染适配器”架构：
- 先标准化输入数据结构。
- 将业务配置映射为统一图表配置。
- 对事件绑定与销毁回收做统一封装。
常见问题
- 图表配置耦合业务字段，迁移成本高。
- 只关注首次渲染，忽略增量更新与销毁。
- 缺少性能基线，优化缺乏量化依据。
最佳实践
为图表模块建立性能监控指标（首帧时间、更新耗时、节点数量），并在版本迭代中持续回归。
总结
围绕「关于数据驱动生产Echarts的搭建记录」，可视化工程的目标应是“表达准确 + 运行稳定 + 长期可维护”。
